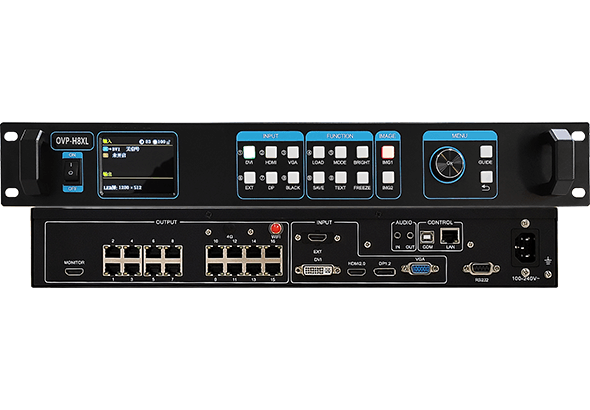

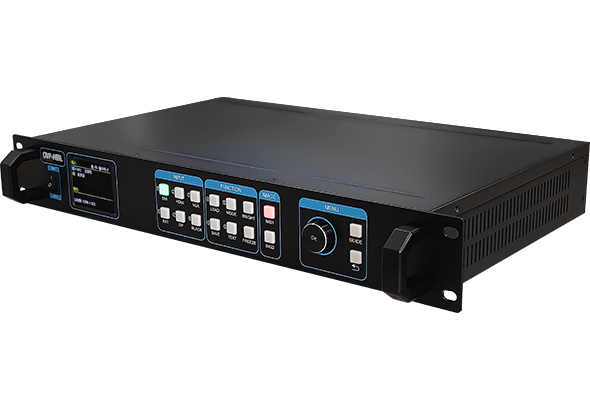

OVP-H8XL 二画面 16千兆网口-尊龙凯时官方网页

OVP-L/M系列前置USB2.0接口，支持U盘播放，支持视频播放、图片播放、视频和图片混淆播放三种模式；
OVP-M/H系列标配wifi（M1X除外），标配2.8"液晶屏，支持多语言菜单界面（中文、英文、俄文、越南语）；
OVP-M/H系列支持EXT*1扩展接口（M1X除外），可凭证客户需求，无邪选配SDI接口�？榛蛭尴咄聊？�；
OVP-H系列标配1-2路DP输入接口，标配RS232中控接口；
OVP-L/M/H系列标配音频输入输出接口。

OVP-H功效特征
支持输入视频源准时切换；
支持装备输出信号的开启和关闭；
支持自界说区分率；
支持4K×2K@60Hz点对点输出；（支持标准区分率和部分自界说区分率，宽度≤3840，高度≤2160）
支持对输入视频源画面举行截取、局部显示；
支持输入自顺应信号源区分率；
支持输出自顺应显示屏参数设置；
支持快捷无邪的色温调理；
支持输入和输出信号热备份；
可预存16种用户模式供用户快速挪用；
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级。

-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电，超强抗浪涌攻击能力，更低故障

产品检测和资质认证
OVP产品通过国家自愿性产品认证试验，经由清静测试和电磁兼容性测试，获得CQC认证证书；
OVP产品通过欧盟强制性产品认证试验，经由清静测试和电磁兼容性测试，获得CE认证证书；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测。

视频输入源
EXT×1		扩展输入端口，标配HDMI，可凭证客户需求，无邪选配DVI接口、SDI接口、无线同屏�？�
DVI×1		VESA标准：1920×1080@60Hz向下兼容，支持3840×2160@30Hz
HDMI×1		VESA标准：3840x2160@60Hz向下兼容，HDMI 2.0
VGA×1		VESA标准：1600×1200@75Hz向下兼容
DP×1		VESA 标准：3840×2160@60Hz向下兼容，DP1.2

视频输出端口
MONITOR×1		1024×768@60Hz
NET×16		16千兆网口输出，通过网线毗连LED显示屏，直连吸收卡；最大带载1000万像素，宽度≤16000，高度≤3840；

音频输入/输出端口
HDMI音频	HDMI视频输入端口内嵌
AUDIO_IN	3.5mm模拟音频输入接口
AUDIO_OUT	3.5mm模拟音频输出接口

控制接口
COM	USB控制接口
LAN	网络控制接口
WIFI	WIFI无线控制
RS232	串口控制接口，可接入中控装备

主要功效
通讯功效	支持串口通讯，支持局域网通讯和IP地点设置，标配无线WiFi，支持手机APP无线控制，标配RS232中控接口完成OVP视频装备的相关参数设置和功效设置，完成对LED显示屏的参数设置
接口扩展	支持选配3G-SDI接口，选配手机无线同屏�？�
妄想使命	支持输入视频源准时切换
智能导航	液晶菜单支持智能导航功效，利便用户快捷设置
多语言界面	液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO	支持默认、自界说和无LOGO三种选项
智能设置	支持凭证LED显示屏区分率自动完成装备参数适配
多画面功效	支持双画面显示，支持画中画与画外画显示
图像镜像功效	支持水平镜像、笔直镜像、水平笔直镜像
画面截取功效	支持对输入视频源画面举行截取、局部显示
点对点功效	支持4K×2K@60Hz点对点输出，支持标准区分率和部分自界说区分率�？矶�≤3840，高度≤2160 注重：使用4K点对点输出功效时，请选择较高设置的显卡和电脑！
亮度调解	支持100级亮度调解
EDID设置	支持HDMI、DVI、DP自界说输入区分率
VGA校正	支持VGA调解和VGA ADC校正
输出控制	支持装备输出信号的开启和关闭
色温调理	预设自然、偏暖、偏冷三种显示效果，用户亦可自界说色温
画质调理	预设明亮/柔和2种画质模式
用户模式	支持预存≤16个用户模式，支持便捷的场景切换
热备份功效	支持输入和输出画面热备份功效
工厂复位	支持装备恢复出厂设置
按键锁	支持对装备面板设置按键锁定和按键解锁状态，避免误操作
工程锁	支持对装备设置工程锁

系统升级和维护
固件升级功效	支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级，为客户有用节约本钱，降低项目危害

系统升级和维护

固件升级功效

支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级，

为客户有用节约本钱，降低项目危害

整机规范
输入电压	100-240V~50/60Hz
额定功率	≤50W
操控方法	液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder装备设置软件、Builder APP
液晶屏	2.8”彩色液晶屏，区分率320×240
装箱配件	3Pin主机电源线1.5M1, 六类软网线1.5M1,USB-A-B线1.5M1, HDMI2.0软线1.5M2, HDMI-DVI转讨论*1
机箱	金刚黑铝面板 1.5U标准工业机箱
尺寸	482.6mm×300mm×66.6mm
重量	≤5KG

情形顺应性
事情温度	-30℃～70℃
情形湿度	15%～85%

电磁兼容性
无线电骚扰和抗扰度	对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口举行无线电骚扰检测。切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值。骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。
静电放电抗扰度	对OVP装备的USB口、HDMI接口、DVI接口、VGA接口举行静电放电抗扰度检测。试验品级4级，接触放电8KV。切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。切合《ICE/EN 61000-4-2》的划定要求。
浪涌攻击抗扰度	对OVP装备的电源端口和网口举行浪涌攻击检测。试验品级4级，测试电压4KV。切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。切合《ICE/EN 61000-4-5》的划定要求。

电磁兼容性

无线电骚扰和抗扰度

对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口举行无线电骚扰检测。

切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值。

骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。

静电放电抗扰度

对OVP装备的USB口、HDMI接口、DVI接口、VGA接口举行静电放电抗扰度检测。

试验品级4级，接触放电8KV。

切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-2》的划定要求。

浪涌攻击抗扰度
