支持Modbus协议，无缝对接PLC工业装备，将种种规格LED显示屏快速接入Modbus总线的工业装备和系统。免二次开发。
隔离网络无效数据，顺应忙碌重大网络，通讯更稳固；
支持三基色 ¦ 智能描点 ¦ 情形监测；
板载种种传感器接口，板载继电器开关、2位节目选择接口；
板载100M网口+RS232+RS485+USB接口；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-6X产品专业适配Modbus工业装备和系统
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
Modbus控制器作为BX产品线的一个细小分支，主要包括6款型号：BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。
其中BX-Y1M主要用于全彩LED显示屏、更大像素点数、更多参量数据的应用场合。
1. 专业性强
⑴ 支持Modbus协议，便捷适配Modbus工业装备/DCS工业系统/情形数采仪等。与古板应用系统比照，节约1台工业盘算机, 免去重大的二次开发;
⑵ 板载网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息, 适用种种工业现场;
⑶ Modbus控制器支持主机或从机两种系统接入模式，支持Modbus协议的0x03、0x04、0x06和0x10功效码。
主机模式体现控制器为主机，自动去获取装备数据；
从机模式体现控制器为从机，被动吸收Modbus装备传输的数据；
⑷ 参量数据限制
Modbus控制器RS485串口支持≤20个装备，Modbus控制器网口支持装备数目不限；
BX-6X系列产品支持参量数据≤256个，BX-Y1M支持参量数据不限；
⑸ 串口波特率
BX-6X系列产品支持串口波特率：9600、57600，BX-Y1M支持更多串口波特率；
⑹ 数据类型和数据运算
数据类型支持ABCD / DCBA / BADC / CDAB四种解码顺序的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。
数据运算支持 +、-、×、÷、%、1/n、a2、
、
等常用运算公式。
⑺ 初始化设置
凭证需要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式，凭证Modbus装备输入响应的ID、IP、端口、功效码、寄存器起始地点、超时时间、时间距离、数据类型、数据崎岖位顺序等。
⑻ 数据的显示样式
使用Ledshow软件完成参量数据在LED屏幕上显示样式的排版设计。这个版块的人性化设计和用户操作体验，我们将会进一步开发和提升。
2. 接口富厚，工艺优异
⑴ 板载全通讯接口：100M网口+RS485/RS232+USB+WiFi接口；
⑵ 板载种种通例传感器接口和RS485情形传感器接口、继电器开关、节目选择接口；
⑶ 全系列涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；

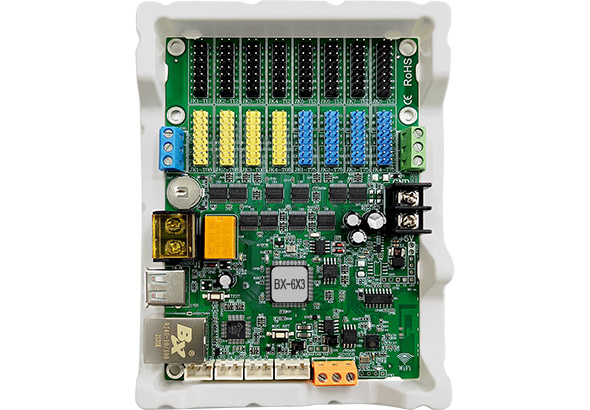

⑷ 全系列接纳塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 多重工业级品控包管，性能稳固
⑴ -40℃～80℃情形温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时一直电，≤0.3%故障率；
⑷ IP群组设置，MAC冲突检测；
⑸ 涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
⑹ 隔离网络无效数据，顺应忙碌重大网络，通讯更稳固。
| 手艺参数 | |
|---|---|
| 产品状态 | 新版2020年10月投放市场，批量现货供应 |
| 控制点数 |
单色128K/双色96K/三基色64K点；宽度≤2048 |
| 显示模式 | 单色 2048*64 1344*96 1024*128 |
| 存储容量 | 4MByte |
| 节目数目 | 支持128个节目。特殊需求可定制扩展 |
| 区域数目 | 支持24个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 显示效果 | |
|---|---|
| 移动平滑性 | 文字左移不错列，降低移动速率画面不颤抖，长屏左移亮度不损失； |
| 画面稳固性 | 支持画面移动速率恣意调理； 刷新率高，画面稳固； |
| 最佳视效带载宽度 | ≤1536点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持种种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 |

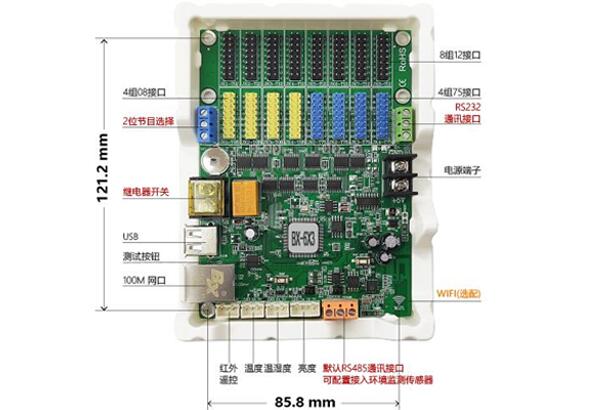

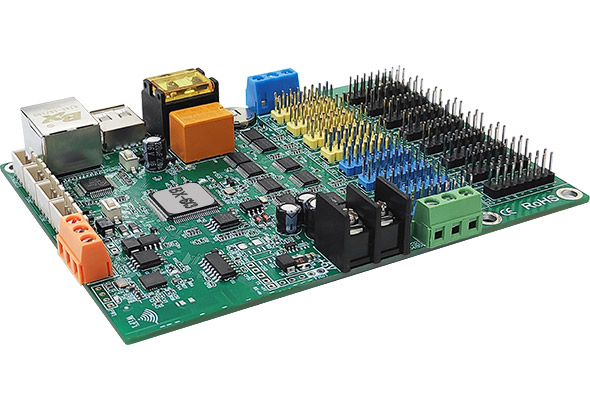

| 板载接口 | |
|---|---|
| 显示接口 | 4 组 T75+4 组 T08+8 组 T12 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB接口 |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485情形传感器接口、红外�？赝方涌� |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚设置知足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持局域网和互联网通讯，支持RS232和RS485串行通讯； 支持U盘下载，U盘延伸线≤7.5m稳固传输 板载网口和RS485串口均支持Modbus通讯协议。支持各通讯口同时发送信息，适用种种工业现场 |
| 网络自检 | IP在线设置和群组设置，MAC冲突和IP冲突自动检测 |
| 节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
| 节目播放控制 |
支持节目顺序播放、节目准时播放 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件下令开关和准时自动开关屏幕 |
| 亮度调解功效 | 16级亮度调解，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| �？仄鞴π� | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| 天气预告功效 | 支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区 |
| 信息动态刷新 |
支持24个动态区域，特殊需求可定制扩展 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 | 支持底层软件在线升级，极大利便了系统开发、维护和功效升级，
为客户有用节约本钱，降低项目危害； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 额定功率 | ≤2W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾。 |
