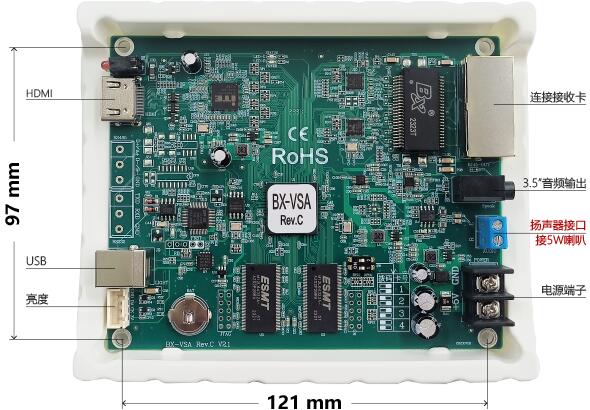

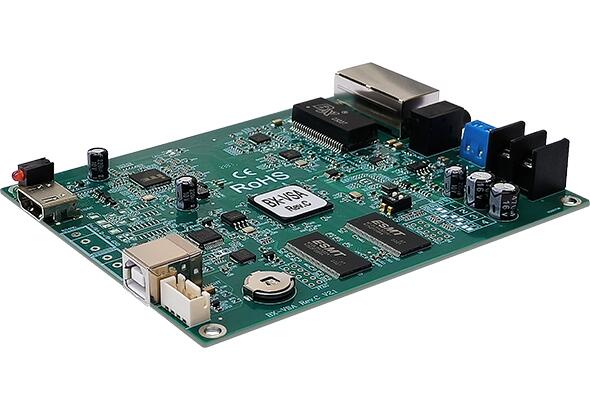

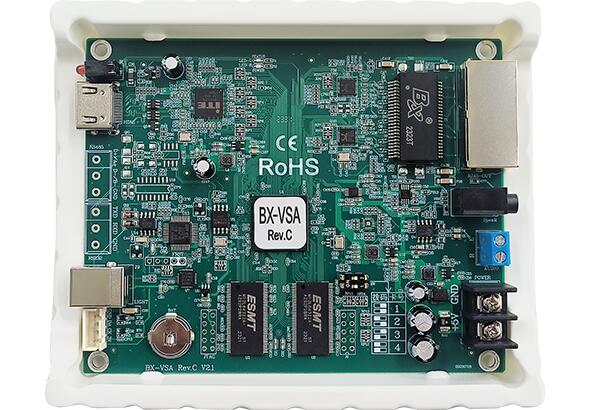

BX-VSA是顺应目今市场推出的新一代发送控制器 。板载HDMI输入接口，与种种电脑、机顶盒、智慧网关、工业装备等便捷配套 。
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点；
板载多种功效接口：HDMI输入+5W音频输出+USB设置+亮度传感器；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率 。
扫一扫，“购”惊喜
BX-VSA是顺应目今市场推出的新一代发送控制器 。板载HDMI输入接口，与种种电脑、机顶盒、智慧网关、工业装备等便捷配套 。
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点；
板载多种功效接口：HDMI输入+5W音频输出+USB设置+亮度传感器；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率 。
订单热线：
0512-36912677/88/99
支持BX-V全系列吸收卡和BX-VMF多功效卡
2千兆网口输出，最大带载131万像素@60Hz；宽度≤3840点，高度≤3840点
视频输入：支持HDMI视频信号输入，支持输入、输出区分率恣意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出 。一种是通过板载5W音频输出接口，其中2芯端子支持5W喇叭接入，3.5mm音频接口支持功放接入；
另一种是通过千兆网线同步传输声音信号至远端屏幕，通过多功效卡的音频输出信号接入功放 。
扩展功效：板载5W音频输出接口和亮度传感器接口，在诸多应用场景中，可省去多功效卡，精简系统，降低本钱 。
选配RS485接口，可实现前端装备对后级显示屏举行亮度调理、播放画面控制、开机/关机等举行下令操控 。
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率 。
| 手艺指标 | |
|---|---|
| 产品状态 | 2021年10月批量下线 |
| 控制点数 | 总像素数≤1280*1024 @60Hz； 最大宽度3840点，最大高度3840点 |
| 灰度品级 | ≤65536级 |
| 通讯传输 | |
|---|---|
| 吸收装备 | 支持BX-V全系列吸收卡和BX-VMF多功效卡 |
| 通讯距离 | 超五类网线≤140M，六类网线≤170M 光纤线：单模收发器≤20KM，多模收发器≤550M 。（使用中继器无限延伸） |
| 传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
| 视频源输入 | |
|---|---|
| 视频输入接口 | HDMI |
| 输入区分率 | 支持恣意输入区分率 |
| 视频源帧率 | 标准60Hz，可自动顺应帧率 |
| 千兆网口输出 | |
|---|---|
| 网口数目 | 2个千兆网口 |
| 网口带载指标 | 每个网口最大带载1280×512@60Hz，2个网口最大带载1280×1024@60Hz 单卡带载：最大宽度3840点，最大高度3840点 |
| 网口拼接 | 2个千兆网口输出，支持上下、左右恣意拼接 |
| 数据传输名堂 | 凭证千兆网络的帧名堂，并附加CRC校验 |
| 主要功效 | |
|---|---|
| 参数设置功效 | 通过USB接口线，实现发送卡参数设置 |
| 实时参数调解 | 支持 |
| 亮度色温调解 | 支持 |
| 智能侦测系统 | 支持HDMI视频接口信息检测 |
| 板载实时时钟 | 支持 |
| 多屏设置功效 | 支持同时控制差别规格的多个显示屏 |
| 后台播放功效 | 支持（扩展模式） |
| 音频传输功效 | 支持 |
| 网络误码监测 | 监测发送卡与吸收卡、吸收卡与吸收卡之间的通讯误码率以及通讯故障诊断 |
| 系统升级和维护 | |
|---|---|
| 设置文件回读 | 支持回读发送卡存储的设置信息，支持回读发送卡的固件程序版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
| 浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
74174 | |||
|
BXsetPro通例调屏
版本号：20240312 |
1980 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1116 | |||
|
底层固件升级包 BX-L1A
版本号：V20240319 |
2475 | |||
|
FPGA升级包 BX-VSA C版
版本号：20230905 |
938 | |||
|
FPGA升级包 BX-VSA
版本号：20211117 |
3030 | |||
|
LedshowTV 2019软件 用户手册
版本号：20190722 |
21877 | |||
|
BX-VSA 规格书
版本号：20240607 |
4723 | |||
|
2024产品选型表
版本号：20240408 |
671 |
